Jak wybrać cylinder hydrauliczny Tie-Rod i spawany cylinder hydrauliczny?

Konieczne jest wybranie odpowiedniego cylindra hydraulicznego dla maszyny. Cylindry hydrauliczne i spawane są jednymi z najczęstszych dostępnych typów. Aby podjąć świadomą decyzję, konieczne jest dokładne zrozumienie cech i różnic każdego typu.

1. Metody połączenia cylindrów hydraulicznych

Rurka cylindra jest głównym korpusem cylindra hydraulicznego. Jego dwa końce są podłączone do głowicy cylindra i dna cylindra, tworząc zamkniętą komorę ciśnieniową. Połączenia między rurką cylindrową a głową/dnem można wykonać metodami takimi jak połączenie gwintowane, połączenie kluczowe, połączenie kołnierza, połączenie pręta lub spawanie. Dzisiaj skupimy się na dwóch powszechnie używanych typach - cylindrach prętów i spawanych cylindrach.

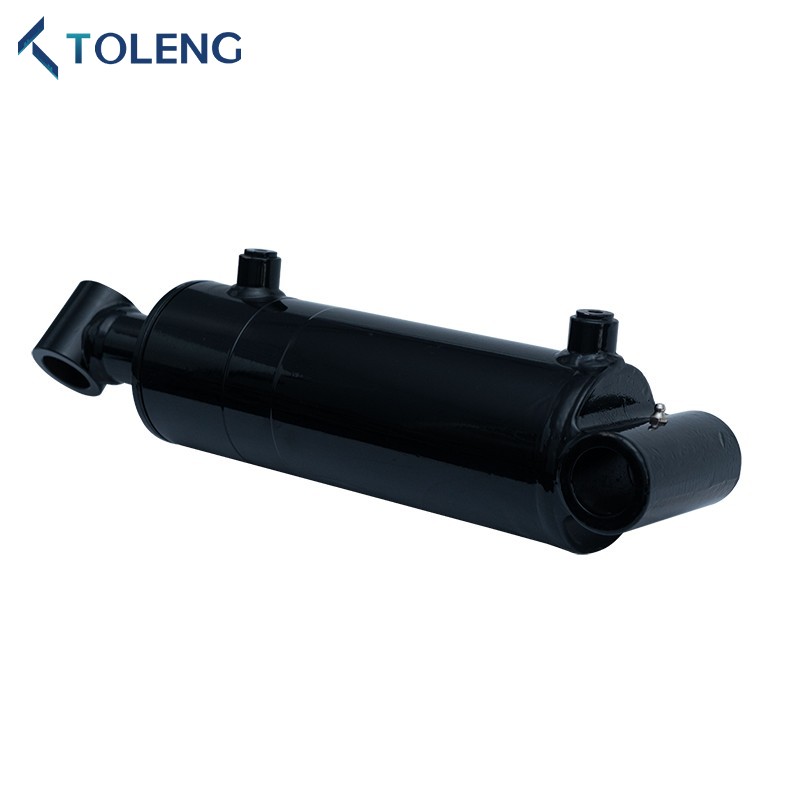

2. Spawane cylindry

WSpawane cylindry hydrauliczne, tylna pokrywa jest przyspawana bezpośrednio na rurce cylindrowej, a port olejowy jest również przyspawany na rurce. Przednia pokrywa jest zwykle zabezpieczona do rurki cylindrowej za pomocą gwintów lub śrub.

Spawane cylindry charakteryzują się węższym głównym korpusem i stosunkowo krótką całkowitą długością, co pozwala im ściślej dopasować się do ograniczeń wzorów mechanicznych.

Zalety:

-Maller Wymiary zewnętrzne.

-Wysoka siła, zdolna do wytrzymania pewnych obciążeń uderzenia.

-Funkcje, takie jak specjalne projekty portów oleju, unikalne metody instalacji lub dodanie zaworów blokujących.

Wady:

-Welding może łatwo prowadzić do deformacji rurki cylindra.

-Difficult do naprawy -spawany projekt sprawia, że ​​demontaż jest stosunkowo trudny, aw niektórych przypadkach pokrycie końcowe musi zostać uszkodzone w celu usunięcia cylindra.

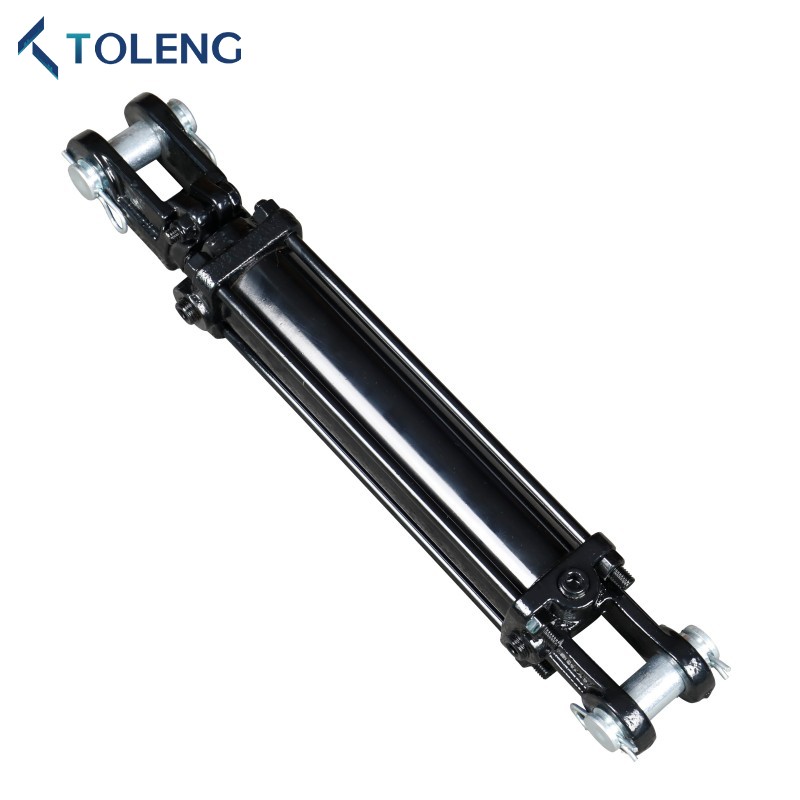

3. Cylindry prętów krawatowych

Cylindry hydrauliczne do powiązaniaUżyj prętów krawatowych (lub prętów gwintowanych), aby zabezpieczyć głowicę cylindra i dno cylindra razem. Te pręty krawatowe biegną całą długość rurki cylindrowej, a śruby są używane do naprawy dolnej płyty i głowicy razem.

W zależności od ciśnienia roboczego pręty wiązane mogą być wykonane z różnych materiałów. Cylindry prętów powiązanych zazwyczaj mają uszczelki statyczne, aby zapobiec wyciekowi na interfejsie między rurką cylindrową a osłaniami końcowymi.

Zalety:

-Ood produkcja i szerokie zastosowanie.

-łatwy montaż i demontaż, co ułatwia konserwację.

-Zastormalnie znormalizowane produkty-części można masowo produkować, a produkty na półprzewodnikowe lub gotowe są ogólnie przechowywane w magazynie, zapewniając krótsze czasy dostawy.

Wady:

-Okładki końcowe są stosunkowo duże i ciężkie; Pod obciążeniem pręty krawatowe mogą się wydłużyć, co może zagrozić skuteczności uszczelnienia. To sprawia, że ​​nadają się głównie do zastosowań o średnim i niskim ciśnieniu.

-Tylite opcje dostosowywania.

-ogólnie mniej trwałe w porównaniu do spawanych cylindrów.

4. Jak wybrać między prętem krawatowym a spawanymi cylindrami

Najlepszym rozwiązaniem jest to, które najlepiej pasuje do aplikacji. Zarówno pręta, jak i spawane cylindry mają własne zalety i wady, więc wybór musi być oparty na określonych warunkach pracy.

WybieraćCylindry hydrauliczne do powiązaniaGdy:

-Jest wystarczająca przestrzeń instalacyjna.

-Wymagana jest skuteczna konserwacja i naprawa.

-Zastosowanie działa pod niskim ciśnieniem.

-Ograniczenia budżetu faworyzują tańszy produkt.

WybieraćSpawane cylindry hydrauliczneGdy:

-Przestrzeń instalacyjna jest ograniczona.

-Wymagane jest uszczelnienie jakości.

-Zastosowanie działa pod wysokim ciśnieniem i wymaga wyższej trwałości i pojemności obciążenia.

-Konieczne są specyficzne konfiguracje portów oleju lub istnieje wymóg instalowania zamków hydraulicznych, bloków zaworów równoważących lub innych wyspecjalizowanych komponentów.
