Jak powstają zjawiska szoku hydraulicznego?

Wstrząs hydrauliczny, znany również jako efekt uderzenia wodnego, jest powszechnym zjawiskiem w systemach zasilania cieczą, szczególnie w układach hydraulicznych i sieciach rurociągów. Kiedy płyn nagle zatrzymuje się lub zmienia kierunek przepływu, na skutek efektu bezwładności, płyn będzie generował fale ciśnienia. Te fale ciśnienia mogą rozprzestrzeniać się w systemie i powodować jego uszkodzenie.

Przyczyny szoku hydraulicznego

Szybko zamknij zawór: Jeśli zawór lub inne elementy sterujące zamkną się szybko, uniemożliwiając przepływ cieczy, część cieczy przed punktem zamknięcia będzie nadal przesuwać się do przodu z powodu bezwładności, tworząc w ten sposób obszar wysokiego ciśnienia.

Nagłe uruchomienie lub zatrzymanie pompy: Gdy pompa hydrauliczna nagle uruchomi się lub przestanie działać, może to również spowodować podobne zjawisko uderzenia.

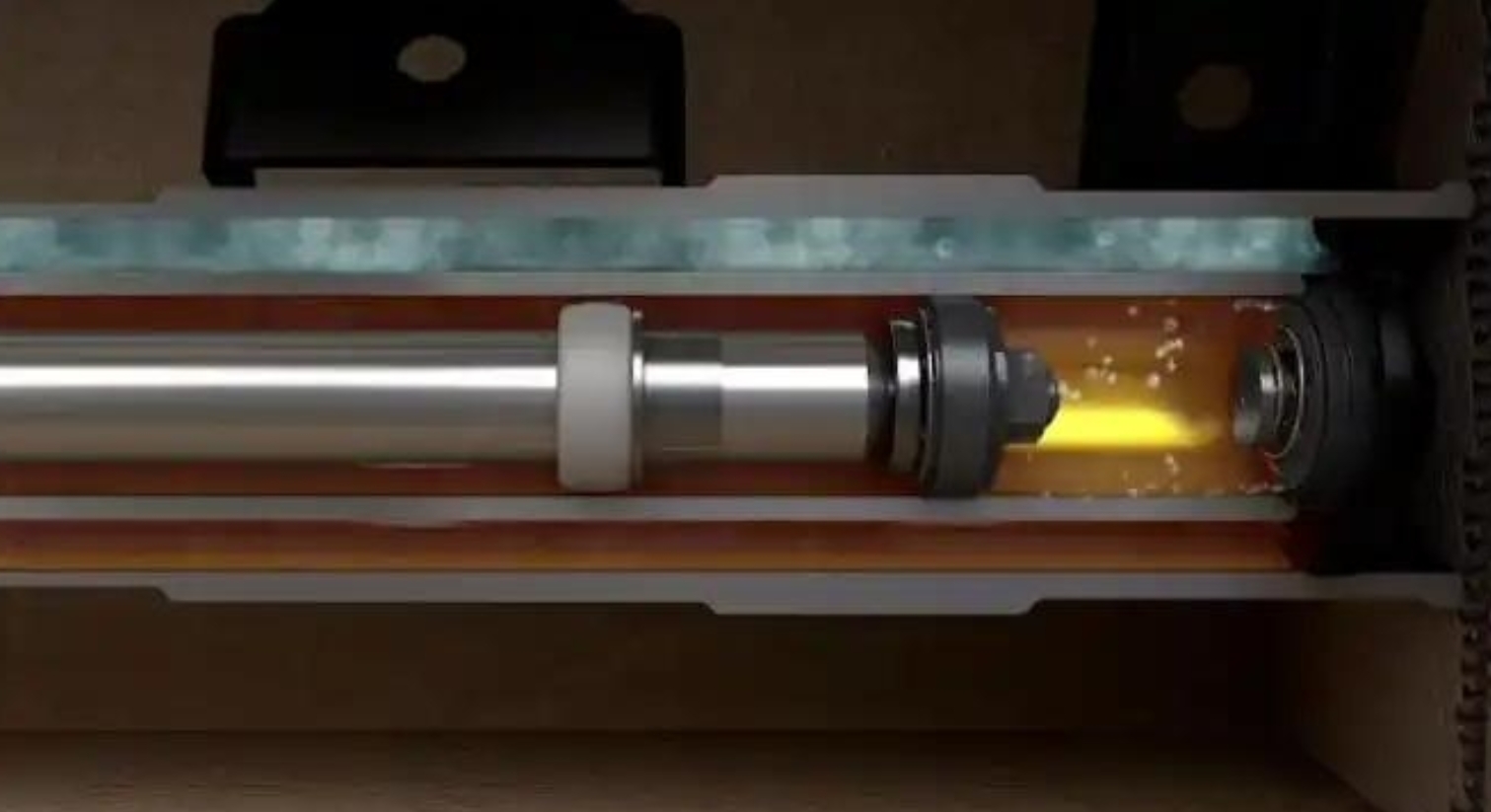

Nagłe uruchomienie lub zatrzymanie pompy: Gdy pompa hydrauliczna nagle uruchomi się lub przestanie działać, może to również spowodować podobne zjawisko uderzenia. - ruch tłoka: w niektórych cylindrach hydraulicznych, jeśli tłok szybko przesunie się do położenia granicznego, może to spowodować sprężenie cieczy, powodując wstrząs.

Szkoda

Nagłe uruchomienie lub zatrzymanie pompy: Gdy pompa hydrauliczna nagle uruchomi się lub przestanie działać, może to również spowodować podobne zjawisko uderzenia. - ruch tłoka: w niektórych cylindrach hydraulicznych, jeśli tłok szybko przesunie się do położenia granicznego, może to spowodować sprężenie cieczy, powodując wstrząs.

Pogorszenie wydajności: Częste wstrząsy hydrauliczne mogą wpływać na szybkość reakcji i stabilność systemu, zmniejszając wydajność pracy.

Metoda redukcji

Używaj urządzeń buforowych: Zainstaluj akumulatory lub bufory, aby pochłonąć nadmiar energii kinetycznej i zmniejszyć wpływ wstrząsów.

Zoptymalizuj system sterowania: Zastosuj metodę stopniowego otwierania i zamykania, na przykład płynną regulację za pomocą zaworów proporcjonalnych lub serwozaworów, aby uniknąć nagłych działań.

Zwiększanie średnicy rury lub skracanie długości rurociągu: Odpowiednie zwiększenie średnicy rury może pomóc w zmniejszeniu prędkości przepływu, natomiast zmniejszenie długości rurociągu może skrócić czas i intensywność propagacji fali uderzeniowej.

Wybierz odpowiednie materiały i projekty: Do produkcji rur i kształtek używaj materiałów o dużej odporności na ciśnienie i wystarczającej elastyczności; Rozsądnie zaplanuj układ systemu, aby rozproszyć potencjalne punkty nacisku.

Podsumowując, zjawisko wstrząsu hydraulicznego jest sprawą wymagającą uwagi w układach hydraulicznych. Musimy przeprowadzać regularne przeglądy, aby zminimalizować uszkodzenia sprzętu.
